SEGURIDAD DURANTE LA OPERACION

TABLA DE CARGAS Y DIAGRAMA DE ALCANCE

La tabla de cargas es una herramienta indispensable para ejecutar una operación segura con un equipo de izaje, ella nos brinda la información exacta sobre la capacidad de levantamiento del equipo a distintos radios, ángulos y largos de pluma (más extensiones) ya sea sobre los estabilizadores o sobre neumáticos.

En general se establece en la normativa que las tablas de carga deben confeccionarse a un 85 % de la carga que ocasiona la pérdida de estabilidad cuando el equipo se encuentra sobre sus estabilizadores y un 75 % cuando el equipo está operando sobre neumáticos.

Es necesario denotar que mientras el radio de operación disminuye, la estabilidad incrementa al igual que la capacidad de levante de carga, por tanto las capacidades de levantamiento ya no pueden seguir basándose en la pérdida de estabilidad.

Ante esta situación particular es importante notar que todas las tablas están divididas en dos partes mediante un línea negra: los valores mostrados arriba de la línea deberán basarse en la capacidad o fuerza estructural y los valores mostrados debajo continuarán basándose en la pérdida de estabilidad.

SEGURIDAD DURANTE LA OPERACIÓN

MÁS EJEMPLOS DE TABLAS DE CARGA

• Nunca intente encender o apagar el equipo cuando esté en movimiento, existe siempre el riesgo de perder el control y ocasionar un accidente
• Es necesario acordonar el área para que todo personal no involucrado salga inmediatamente fuera del área de operación; ante la posibilidad de la caída de una carga, existe el riesgo de proyección de partículas que podrían impactar en personal no autorizado, transeúntes o curiosos que no tengan puesto el equipo de protección personal adecuado
• Un operador no debe comer, beber, fumar, leer o realizar cualquier otra actividad mientras está operando el equipo, la concentración deberá estar puesta en la operación y dejar de lado cualquier otra actividad para el momento apropiado.
• El operador deberá verificar y asegurarse que las cargas están bien enganchadas antes de realizar la operación, de ser necesario él mismo deberá entrenar a sus colaboradores en las mejores prácticas y supervisar los enganches
• La carga no debe encontrarse con obstrucciones cuando sea levantada o girada, en caso de no poder evitar esta situación se deberá estipular este punto en la evaluación de riesgos y proceder con extrema precaución
• Aunque las normativas no tienen definido exactamente con que cantidad de carga se puede extender o retraer las extensiones hidráulicas (telescopar) dado que esto depende básicamente de la carga y de la condición o estado del equipo, es seguro telescopar basándose estrictamente en la capacidad del equipo estipulada en la tabla de cargas.

• Para operar sobre suelos flojos es recomendable aumentar el área o superficie de apoyo mediante tablones de madera dura que sean de mayor tamaño que las zapatas originales del equipo, no es recomendable apilar varios tablones para alcanzar más altura, ya que no se garantiza la estabilidad del equipo por una posible falla del apilado o acomodado de los tablones.

• Mantenga siempre el equipo limpio y en buen estado, tenga en cuenta que el orden y la limpieza son partes esenciales de la seguridad
• Reporte las anomalías al momento que éstas se produzcan, no espere a que pase mucho tiempo y el equipo tenga que pararse (ver Mantenimiento)
• Si se está trabajando cerca de líneas eléctricas se deberá tener en cuenta que el equipo no está aislado, por tanto se deberá mantener el mayor cuidado en la operación y mantenerse alejado lo más posible de la línea (al menos 5 metros de una fuente desconocida)
• Llegado el caso de tocar la línea con la pluma, el operador deberá: pedir auxilio alertando a todo el personal involucrado sobre esta ocurrencia, deberá permanecer sentado esperando a que el suministro de energía se cortado y en el último de los casos deberá intentar operar el equipo alejándolo de las líneas.

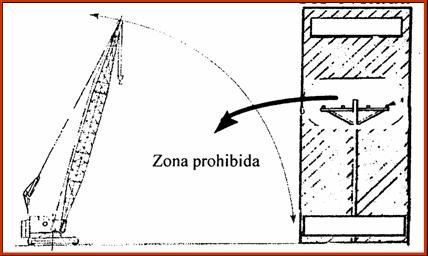

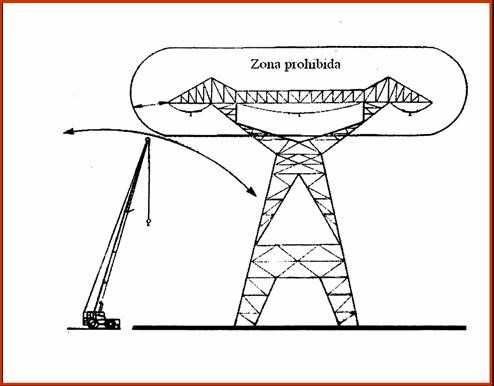

ZONA DE PELIGRO PARA GRÚAS EN OPERACIÓN CERCA DE LÍNEAS DE ALTA TENSIÓN

Zona de peligro o prohibida para operaciones de izaje de cargas debido a la influencia o campo generado por líneas eléctricas.

Se deberá tener en cuenta que los cables son excelentes conductores de electricidad, por tanto se deberá tener cuidado tanto con la extensiones como con el cable

Puntos mínimos a tener en cuenta:

• Reunión previa al inicio de las actividades para la verificación, planificación y coordinación
• Evaluación de Riesgos: se deberán incluir los pormenores de la actividad, la influencia del cansancio corporal y del horario nocturno, la calidad de la iluminación,etc.
• No se deberá iniciar la actividad sin el Permiso de Trabajo oficial firmado por los supervisores y ejecutantes

El operador deberá tener la responsabilidad de ejecutar o detener un trabajo en horario nocturno considerando su condición: cansancio (el ritmo corporal tiende a bajar y puede incidir en la toma de decisiones correctas), dificultad para la visión, escasa iluminación, etc.

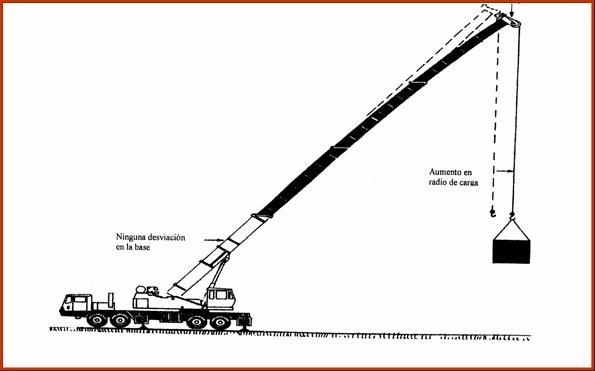

Siempre se deberá tener en cuenta que por la deflexión (deformación en forma de arco que sufre la pluma y extensiones cuando se levanta una carga), el radio puede aumentar considerablemente
